Ajtó kapcsoló.

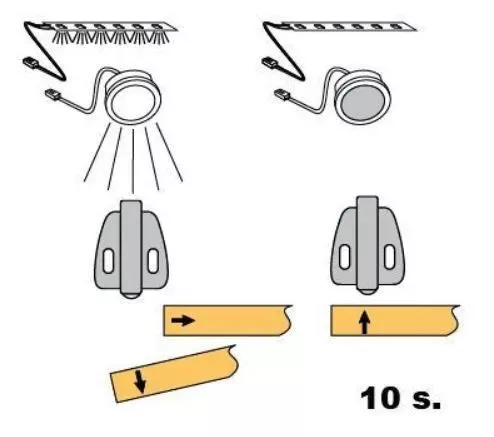

A világítás vezérlésére szolgál az ajtó nyitásakor. Az ajtó kinyitásakor / a kapcsoló előtti tér felszabadul és bekapcsolja a megvilágítást, a megvilágítás kikapcsol, amikor becsukja az ajtót. Feszültség: 12 V / 24 V DC - DC Maximális áram: 4 A érzékelési tartomány: <10 cm
Figyelem, a sötét felületek jelentősen csökkentik a hatást, például 40 mm fehér takaró elemet ragaszthatunk az érzékelő elé (kód: 283272) Csatlakozó típusa: MINI. Kábelhossz - 2x 1m. A 285110 TM-hosszabbító kábel 1,8 m-es MINI csatlakozóval használható bővítéshez. Telepítés Először kapcsolja ki az áramot, amely a transzformátorhoz vezet. csavarozza a kapcsolót megfelelő helyre, lehető legközelebbi helyre az ajtólapra úgy, hogy a nyitás után szabad tér az érzékelő előtt min. 10 cm legyen. Csatlakoztassa az OUTPUT kábelt a megvilágításhoz, a LED szalaghoz stb. Csatlakoztassa az INPUT kábelt a transzformátor / transzformátor elosztóhoz. Csak ezutánr csatlakoztassa a transzformátort a tápegységhez! Figyelem, alkalmazás csak 12 V vagy 24 V DC (egyenáram). A lehető legrövidebb kábeleket javasoljuk a veszteségek és a lehetséges melegedés miatt.
A késleltetés vagy intenzitás beállítás nem lehetséges. Érzékelő / kapcsoló csatlakoztatásához egy LEDszalagal használja a Mini - 285094 TM csatlakozó kábel 1,8 m MINI csatlakozóját. Több LED szalag vagy spotlámpa csatlakoztatása esetén (max. 6 db, mini csatlakozóval ellátott kábel) egy érzékelőhöz / kapcsolóhoz szükséges elosztót használni 356328 SAL-elosztó LED 6x MINI-csatlakozó MINI 0,25m.
Ha egy érzékelőt egy STRONG transzformátorhoz csatlakoztat, használjon egy 342541 STR-csatlakozó kábelt (Jack) -MINI (fem) csatlakozó kábelt. 2 - 6 érzékelő csatlakoztatásához egy STRONG transzformátorhoz szükséges a 285093 SAL-elosztó 6x MINI csatlakozó - Jack 0,25 m.
A kép illusztráció, de miért?
