StrongLumio érintésnélküli kapcsoló ajtóba, max. 3 érzékelő, 12-24V, 8A

Ajtó kapcsoló - egység maximálisan 3 érzékelőhöz.

VIGYÁZAT - a megfelelő érzékelőket külön kell megvenni (3 érzékelő egy egységhez). Fekete érzékelő, kód 342519, fehér érzékelő,kód 342520.

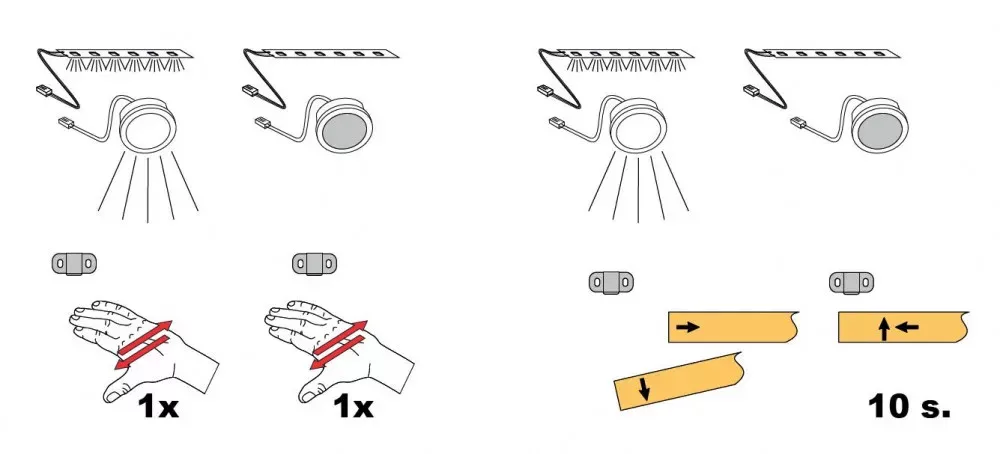

A világítás irányítására szolgál az ajtó nyitásánál. Az ajtó kinyitása/ha felszabadul a felület a kapcsoló előtt a megvilágítás bekapcsol, bezárásnál/takarásnál a megvilágítás kikapcsol.

A világítást bármelyik érzékelő csatlakoztatja (be-ki kapcsolja), egy áramkört csatlakoztat.

Feszültség 12 V / 24V DC (egyenáramú)

Max kapcsolási áram 8 A

Max. kapcsolási teljesítmény: 96W (12V), 192W (24V)

Méret: 62 x 47 x 22 mm

Az érzékelő nyílásának átmérője : 16 mm

Üresjárati áramfelvétel: <0,5 W

Szerelés

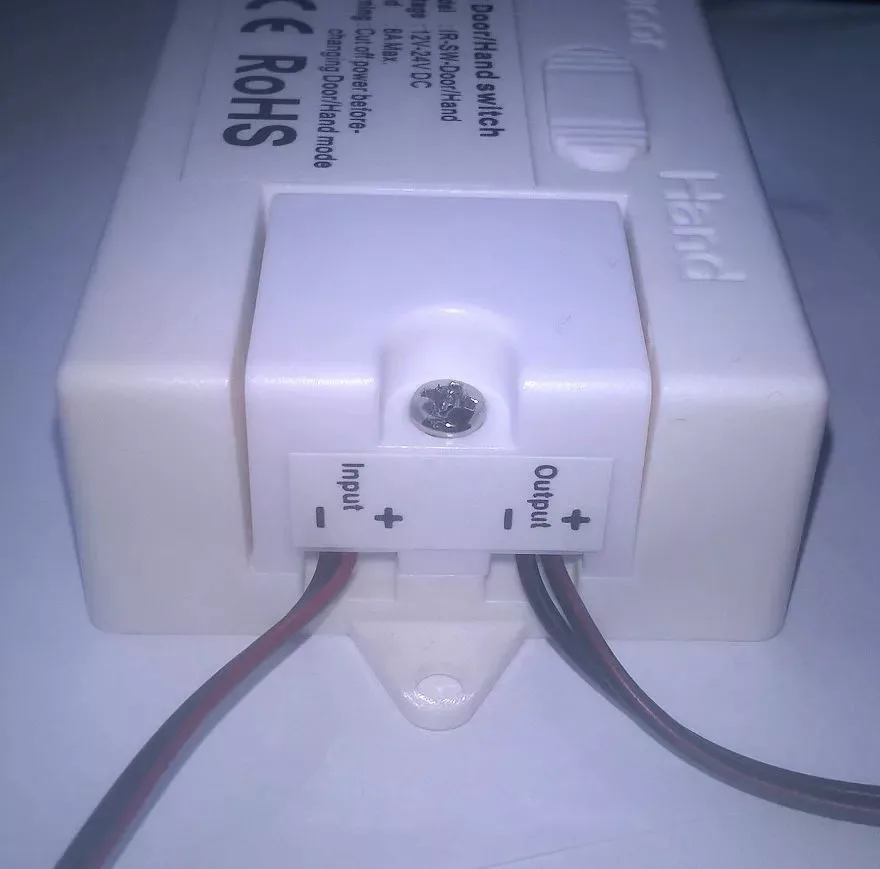

Először kapcsolja ki a transzformátor tápellátását. Az egységet úgy kell elhelyezni, hogy az egyes érzékelők számára elérhető legyen. A csavar kicsavarozása és a takarósapka eltávolítása után csatlakoztassa a táp kábelt (a transzformátortól) az INPUT csatlakozókhoz és a kimeneti kábelhez (a megvilágításhoz) az OUTPUT csatlakozóhoz. Figyeljen a helyes polaritást. Az egyes érzékelőket csatlakoztassa az egységhez. Csak ezután csatlakoztassa a transzformátort a tápláláshoz!

Az ajtó kapcsoló szerelésekor zárja be az összes ajtót, mielőtt csatlakoztatná a tápegységhez!

VIGYÁZAT! Csak 12V vagy 24V feszültségre használható DC (egyenáram). Ajánljuk, hogy lehetőleg a legrövidebb kábelt alkalmazzák fennáll veszteség vagy túlmelegedés veszélye. A hosszabb kábeleket ne tekercselje, hagyja lazán.

Az érzékelő hatótávolsága (nincs a csomagban) < 10 cm VIGYÁZAT! Sötét felület jelentősen csökkenti az érzékelő hatótávolságát, a hatótávolságot pld. Fehér takarósapka segítségéve növelheti. Takarósapka 40 mm (kód 283272)
