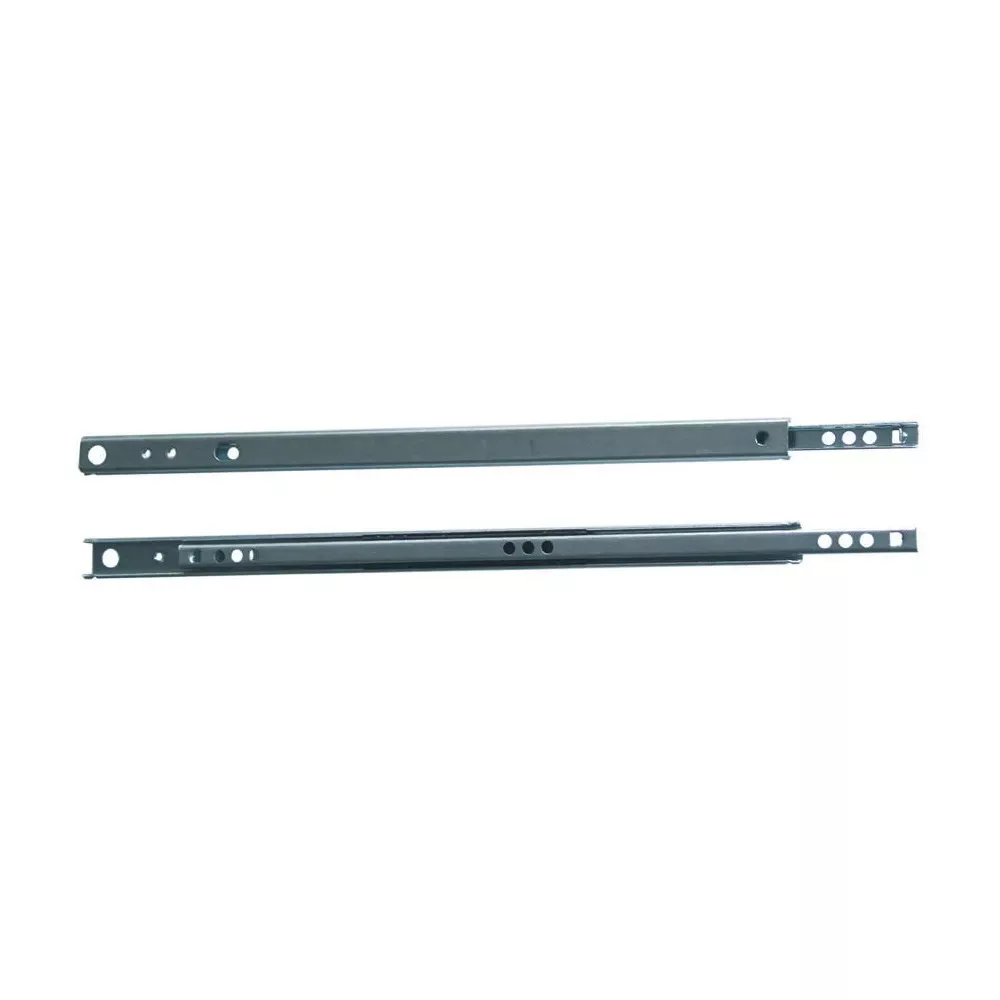

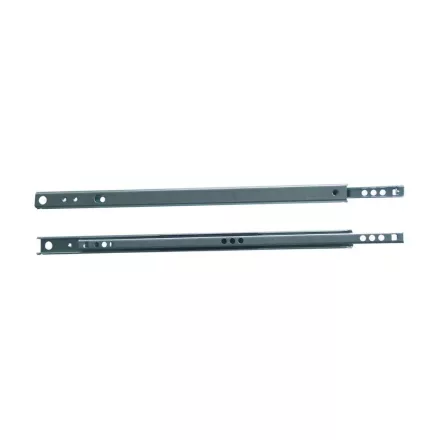

STRONG részleges kihúzású fióksín 17/182mm - 17/438mm 10kg
A fióksín magassága 17 mm, szélesség 10 mm. A fióksín belső részén 5 mm-re nyílások vannak hármasával elhelyezve, a közepek távolsága 8 mm.
A külső részen két nyílás van metrikus menettel, az első a kihúzási széltől 32 mm-re van, a második 44 mm-re.
A hátsó részen 5 mm átmérőjű nyílás van 10 mm-re a széltől.

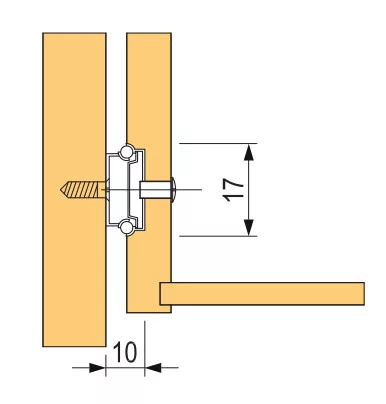

Szerelés: a fiókba 17 mm-es vájatot marunk be, ezután felcsavarozzuk a fiók sínt a korpuszba.
A fiókba nyílást kell fúrni a metrikus menettel szemben. ezután a fiókot behelyezzük a korpuszba a rácsavarozott sínekre.
A fiókban a sínt merevítjük metrikus csavarral, amely gátolja a fiók elmozdulását előre vagy hátra.
Méretek:
- 17/182mm
- 17/214mm
- 17/278mm
- 17/342mm
- 17/406mm
- 17/438mm
